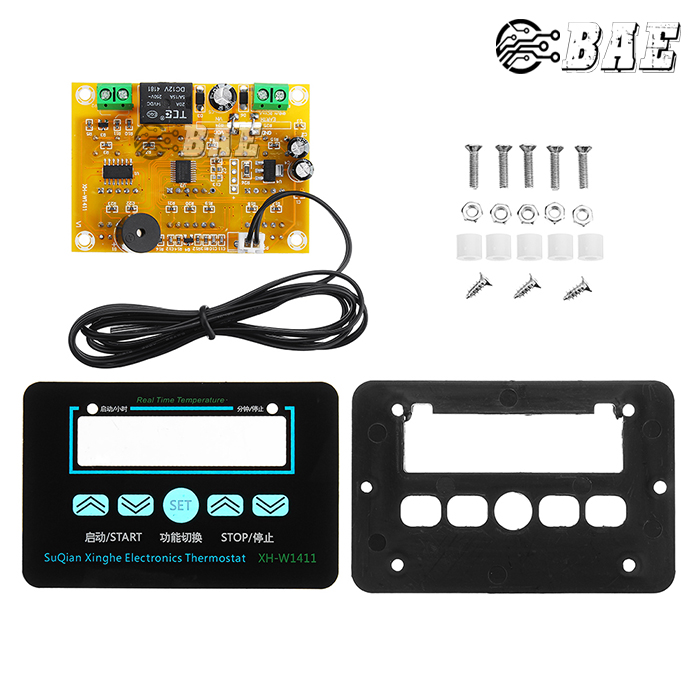

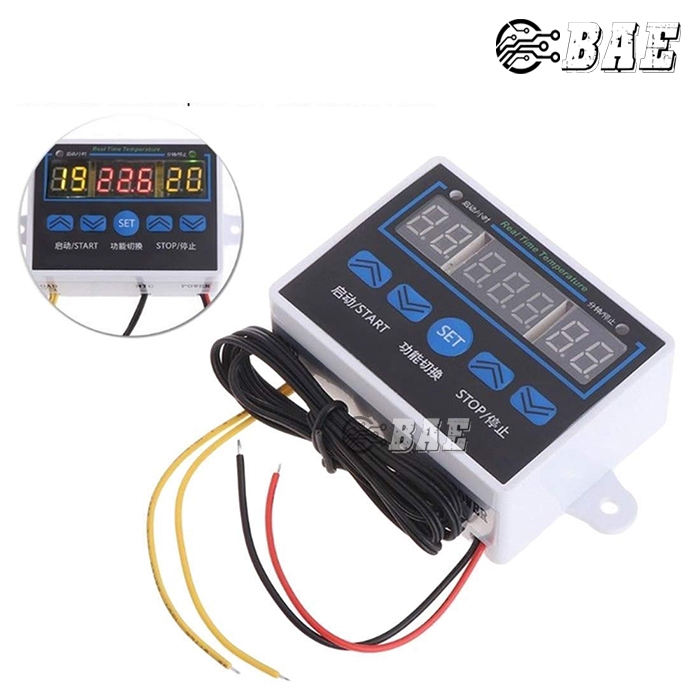

Bộ Điều Khiển Nhiệt Độ Đóng Ngắt Relay XH-W1411

Bộ Điều Khiển Nhiệt Độ Đóng Ngắt Relay XH-W1411

Thông số kỹ thuật:

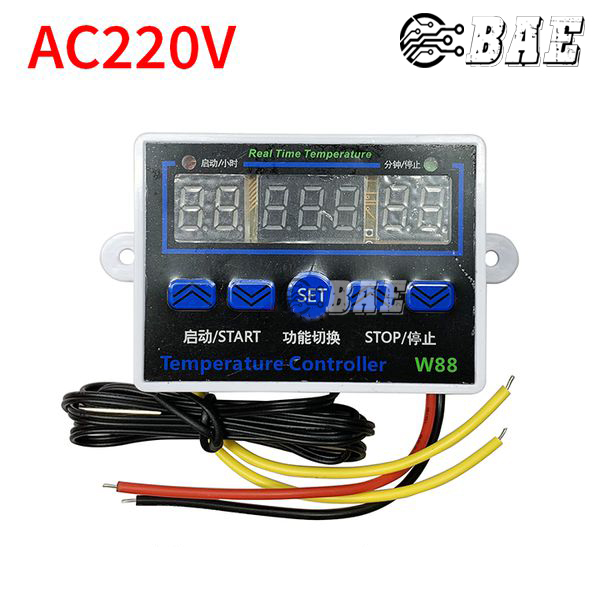

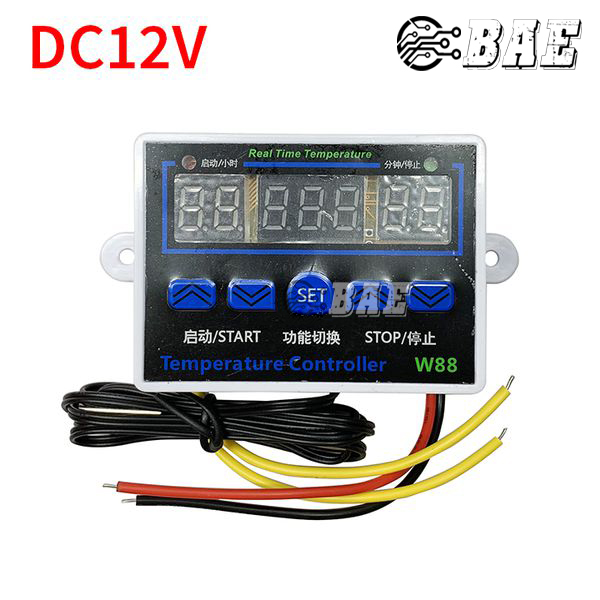

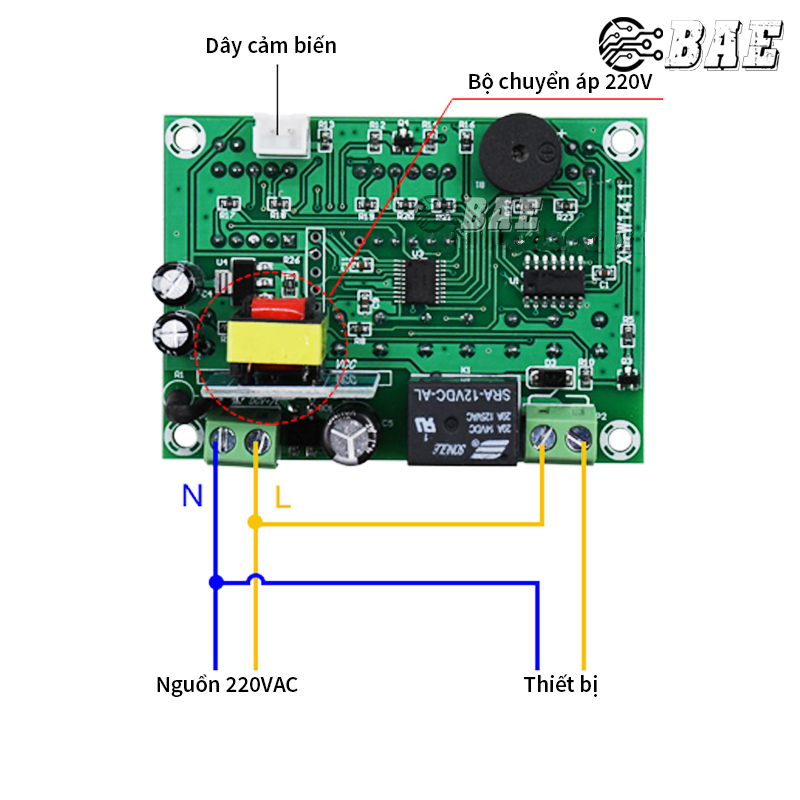

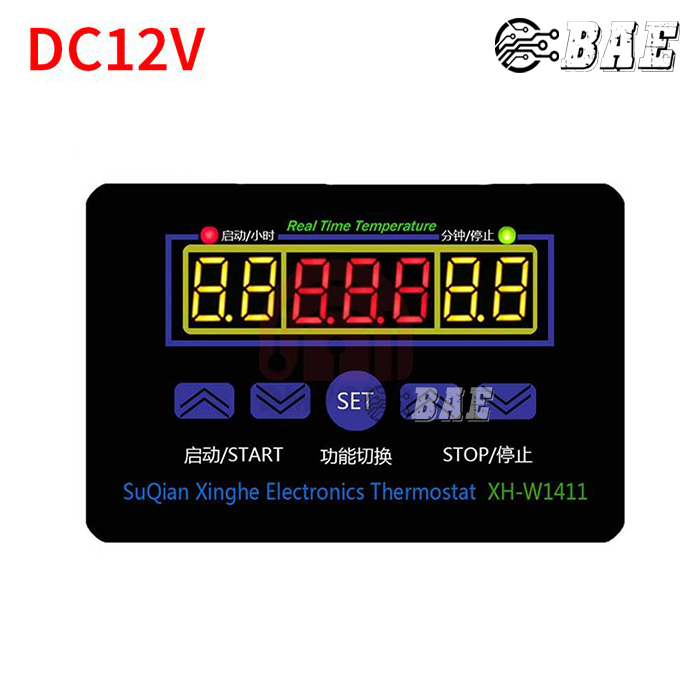

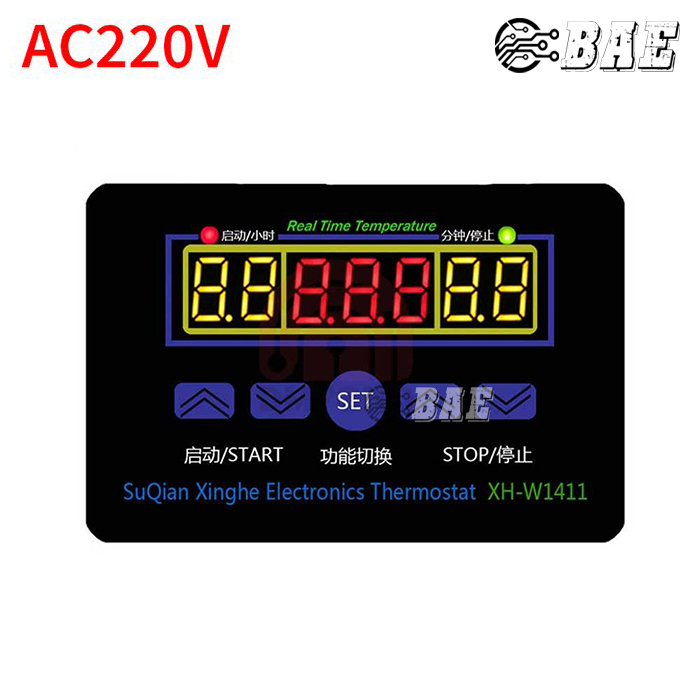

• Điện áp hoạt động: DC12V/AC220V
• Dòng tải: 10A
• Phạm vi điều khiển nhiệt độ: -19°C ~ 99°C
• Kích thước: 81 x 55 x 31mm

Chức năng của mạch XH-W1411:

• Ở chế độ bình thường mạch sẽ hoạt động với chức năng giống với model XH-1411
• Ở chế độ F1 mạch sẽ đóng ngắt relay theo thời gian, hai số bên trái là thời gian relay ON, hai số bên phải là thời gian relay OFF (thời gian tính bằng phút, tối đa 99 phút).
• Ở chế độ F2 mạch được sử dụng để cài đặt thời gian ON với hai số bên trái là số giờ, hai số bên phải là số phút, sau khi kết thúc thời gian ON thì relay sẽ OFF luôn đến khi nào được cấp lại nguồn.
• Ở chế độ F3 mọi thao tác cài đặt giống với chế độ F2 nhưng chức năng của mạch được sử dụng cài đặt thời gian OFF.

Để khôi phục cài đặt gốc của nhà sản xuất cần thực hiện theo thao tác sau:

• Rút nguồn ra, sau đó nhấn giữ đồng thời 2 nút tăng giảm của phía bên phải (phía STOP) sau đó cấp nguồn vào.

Để cài đặt nhiệt độ chênh lệch cần thực hiện theo thao tác sau:

1. Rút nguồn ra, sau đó nhấn giữ 1 nút giữa (nút SET) sau đó cấp nguồn vào.
2. Màn hình sẽ hiển thị thông số "-- 000 --"
3. Hiệu chỉnh nhiệt độ chênh lệch
4. Nhiệt độ hiển thị ra màn hình sẽ theo công thức: nhiệt độ hiển thị màn hình = nhiệt độ đo được + nhiệt độ hiệu chỉnh
