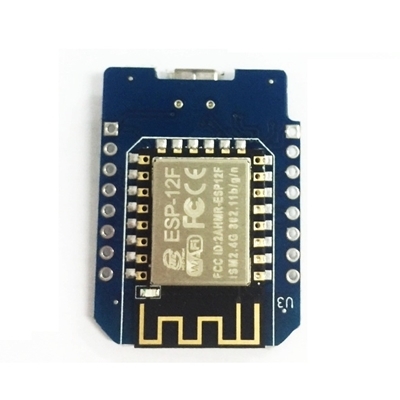

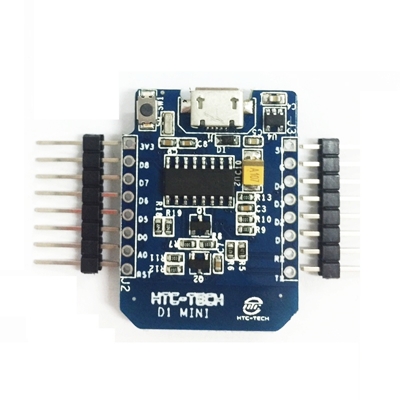

HTC-TECH Module HTC D1 mini

Mã sản phẩm LKPT949988 Tình trạng Còn hàng
60.000₫ 65.000₫
Board HTC-TECH D1 Mini có thiết kế nhỏ gọn, tích hợp sẵn mạch nạp chương trình và giao tiếp UART CH340, thường được dùng cho các ứng dụng cần kết nối, thu thập dữ liệu và điều khiển qua sóng Wifi, đặc biệt là các ứng dụng liên quan đến IoT.
Số lượng:

Board HTC-TECH D1 Mini là kit phát triển dựa trên nền chip Wifi SoC ESP8266 với thiết kế dễ sử dụng và đặc biệt là có thể sử dụng trực tiếp trình biên dịch của Arduino để lập trình và nạp code, điều này khiến việc sử dụng và lập trình các ứng dụng trên ESP8266 trở nên rất đơn giản.

Board HTC-TECH D1 Mini có thiết kế nhỏ gọn, tích hợp sẵn mạch nạp chương trình và giao tiếp UART CH340, thường được dùng cho các ứng dụng cần kết nối, thu thập dữ liệu và điều khiển qua sóng Wifi, đặc biệt là các ứng dụng liên quan đến IoT.

Thông số kỹ thuật:



  • Model: HTC-TECH D1 Mini

  • IC chính: ESP8266 Wifi SoC phiên bản ESP12
  • Phiên bản firmware: Node MCU.
  • Chip nạp và giao tiếp UART: CH340
  • GPIO tương thích hoàn toàn với firmware Node MCU.
  • Cấp nguồn: 5VDC MicroUSB hoặc vào các chân 5V, 3V3
  • GIPO giao tiếp mức 3.3VDC
  • Thiết kế nhỏ gọn, có thể cắm trực tiếp vào test board.
  • Tương thích hoàn toàn với trình biên dịch Arduino.
  • Kích thước: 34.2 x 25.6mm.

Pin

Function

ESP-8266 Pin

TX

TXD

TXD

RX

RXD

RXD

A0

Analog input, max 3.3V input

A0

D0

IO

GPIO16

D1

IO, SCL

GPIO5

D2

IO, SDA

GPIO4

D3

IO, 10k Pull-up

GPIO0

D4

IO, 10k Pull-up, BUILTIN_LED

GPIO2

D5

IO, SCK

GPIO14

D6

IO, MISO

GPIO12

D7

IO, MOSI

GPIO13

D8

IO, 10k Pull-down, SS

GPIO15

G

Ground

GND

5V

5V

-

3V3

3.3V

3.3V

RST

Reset

RST
