Mạch chuyển đổi ADC 24-bit HX711 Loadcell

Mạch chuyển đổi ADC 24-bit HX711 là giải pháp chuyên dụng để giao tiếp với các cảm biến lực (loadcell) sử dụng cầu điện trở Wheatstone, cho khả năng đọc tín hiệu chính xác cao và độ nhạy vượt trội. Với độ phân giải 24-bit, HX711 giúp bạn dễ dàng thu thập dữ liệu trọng lượng trong các ứng dụng như cân điện tử, máy đóng gói, đo lực, hoặc các hệ thống giám sát công nghiệp.

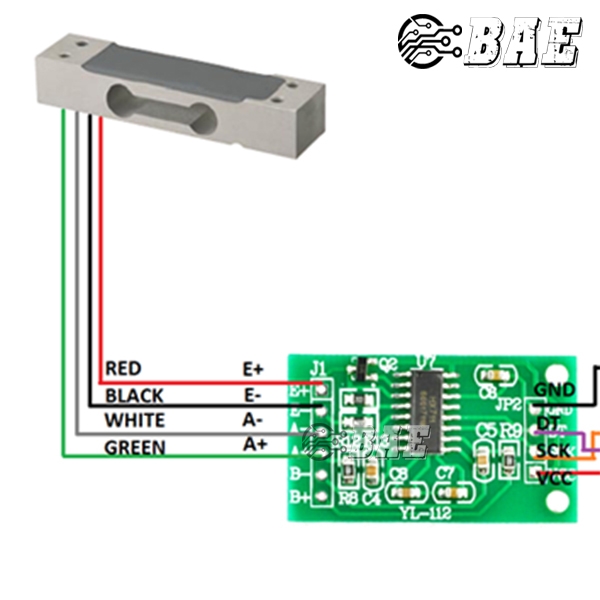

Mạch HX711 đi kèm chân header và sơ đồ kết nối rõ ràng giúp bạn tích hợp nhanh chóng với các nền tảng vi điều khiển như Arduino, ESP32, STM32... Ngoài ra, HX711 có tốc độ lấy mẫu 10Hz hoặc 80Hz, dễ điều chỉnh qua phần mềm phù hợp với nhu cầu đo lường từ thông thường đến tốc độ cao.

Sản phẩm được thiết kế nhỏ gọn, dễ tích hợp, hoạt động ổn định ở mức điện áp 2.6V đến 5.5V, phù hợp cho cả thiết bị di động và hệ thống cố định.

Đặc điểm nổi bật:

• Độ phân giải 24-bit cho kết quả đo chính xác cao

• Tương thích loadcell 1 kênh hoặc 2 kênh đầu vào (differential)

• Điện áp hoạt động rộng (2.6V – 5.5V), tương thích nhiều vi điều khiển

• Tốc độ lấy mẫu linh hoạt: 10Hz hoặc 80Hz

• Thiết kế nhỏ gọn, dễ hàn và lắp đặt

• Đi kèm header, dễ kết nối với mạch chính

• Lý tưởng cho cân điện tử, đo trọng lượng, lực nén/kéo

Thông số kỹ thuật (Technical Specs):
