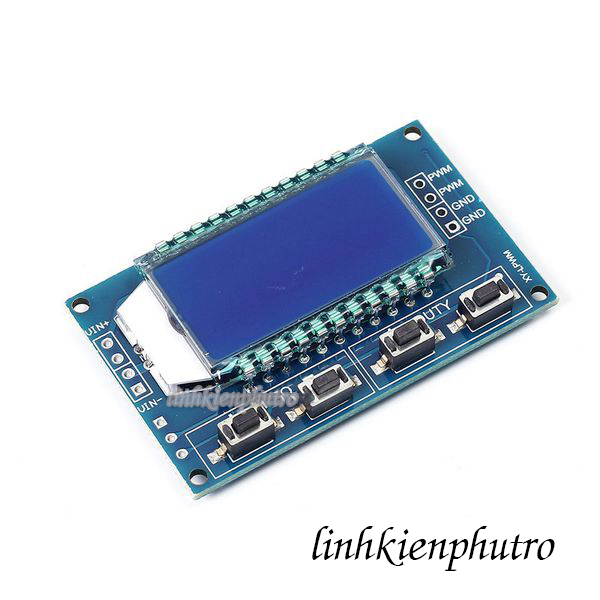

Mạch phát xung PWM XY-LPWM điều chỉnh tần số, màn hình LCD hiển thị, giao tiếp TTL

Mạch phát xung PWM XY-LPWM là một công cụ lý tưởng cho các dự án điều khiển tốc độ động cơ, độ sáng đèn LED, hoặc quạt tản nhiệt bằng tín hiệu xung PWM. Với khả năng điều chỉnh tần số rộng từ 1Hz đến 150kHz và chu kỳ xung từ 0–100%, mạch mang lại sự linh hoạt cao trong điều khiển các thiết bị điện tử công suất nhỏ.

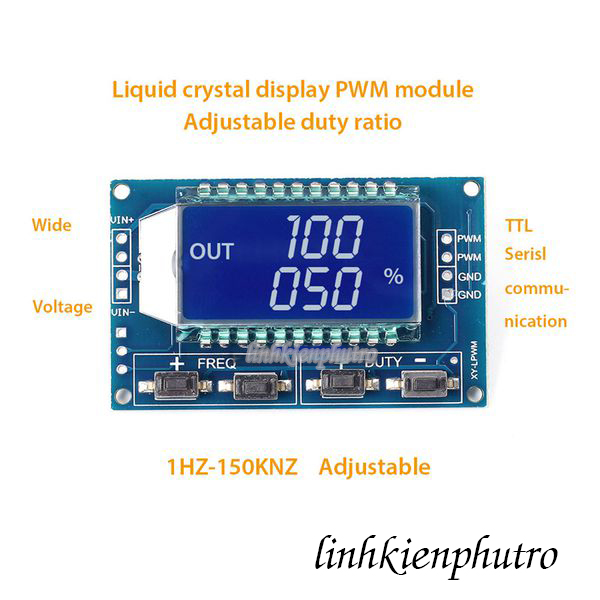

Được tích hợp màn hình LCD kích thước lớn, sản phẩm cung cấp giao diện trực quan với thông tin đầy đủ như tần số đầu ra và phần trăm duty cycle. Việc thao tác điều chỉnh thông số được thực hiện dễ dàng qua 4 nút nhấn bố trí hợp lý.

Mạch còn hỗ trợ giao tiếp TTL Serial (TXD/RXD) giúp kết nối và điều khiển từ vi điều khiển như Arduino hoặc STM32. Hỗ trợ điện áp đầu vào từ 3.3V đến 30V, phù hợp với nhiều hệ thống nguồn khác nhau.

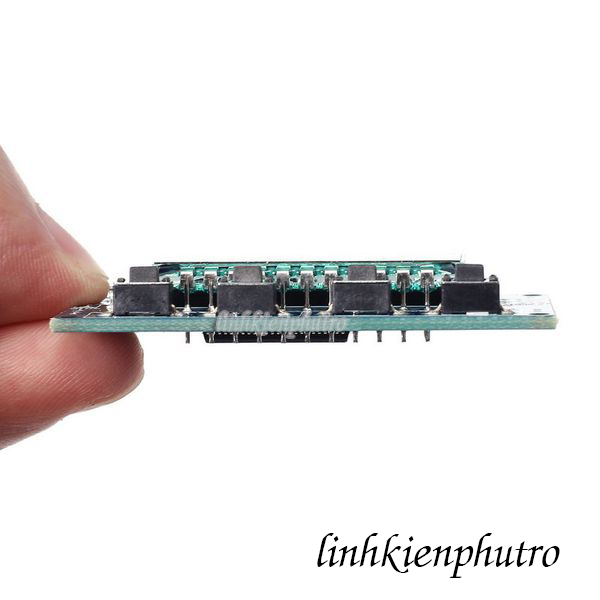

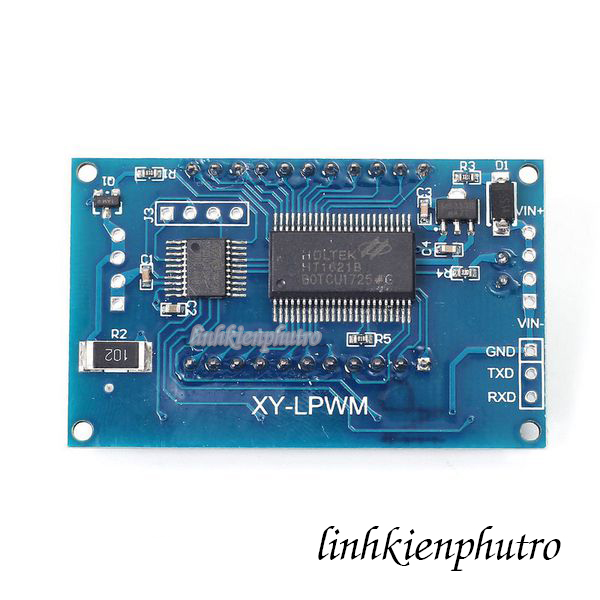

Thiết kế bo mạch chất lượng cao, linh kiện SMD chắc chắn, độ ổn định và độ bền cao, hoạt động liên tục với độ chính xác tốt. Kích thước nhỏ gọn dễ dàng tích hợp vào các hệ thống điều khiển tự động, mô hình robot, máy CNC, thiết bị DIY...

Đặc điểm nổi bật (Bullet points)

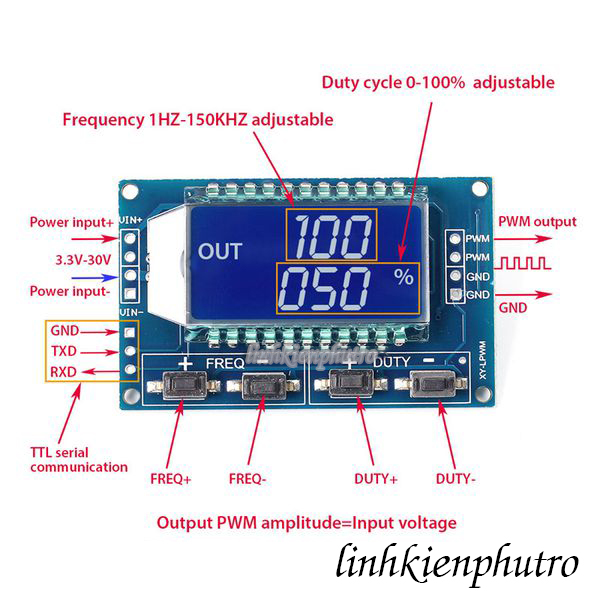

• ✅ Tần số điều chỉnh: 1Hz – 150kHz

• ✅ Chu kỳ xung điều chỉnh (Duty cycle): 0 – 100%

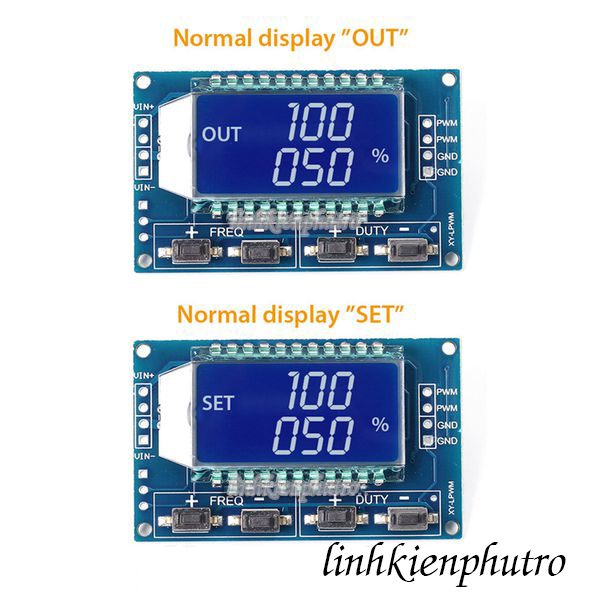

• ✅ Hiển thị LCD rõ nét, thông số OUT và SET hiển thị trực quan

• ✅ Điện áp hoạt động: 3.3V – 30V DC

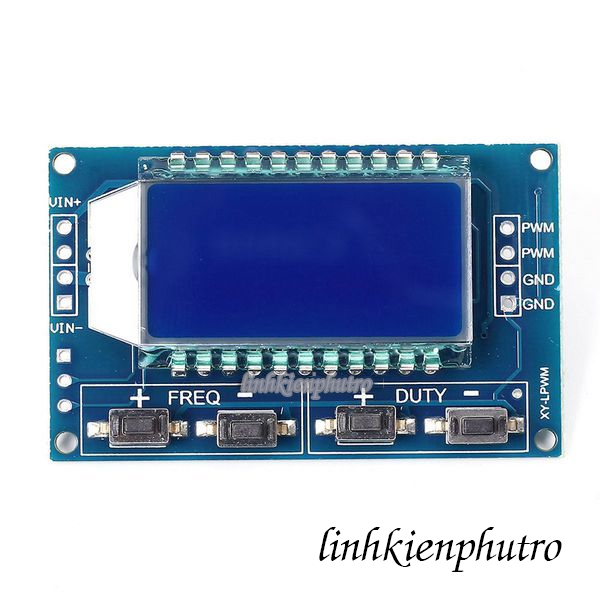

• ✅ 4 nút nhấn thao tác nhanh chóng (FREQ+, FREQ–, DUTY+, DUTY–)

• ✅ Cổng TTL Serial (TXD/RXD) – Kết nối vi điều khiển dễ dàng

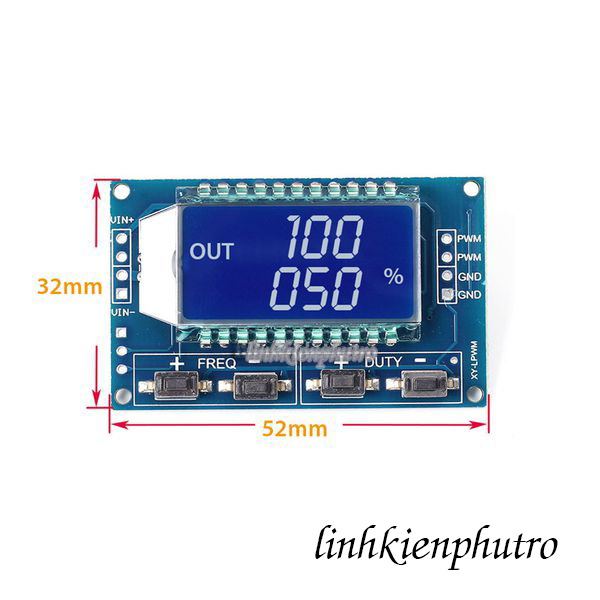

• ✅ Kích thước nhỏ gọn: 52mm x 32mm

• ✅ Tích hợp sẵn giao diện đầu ra PWM và chân GND rõ ràng, dễ đấu nối

Thông số kỹ thuật (Technical Specs)
